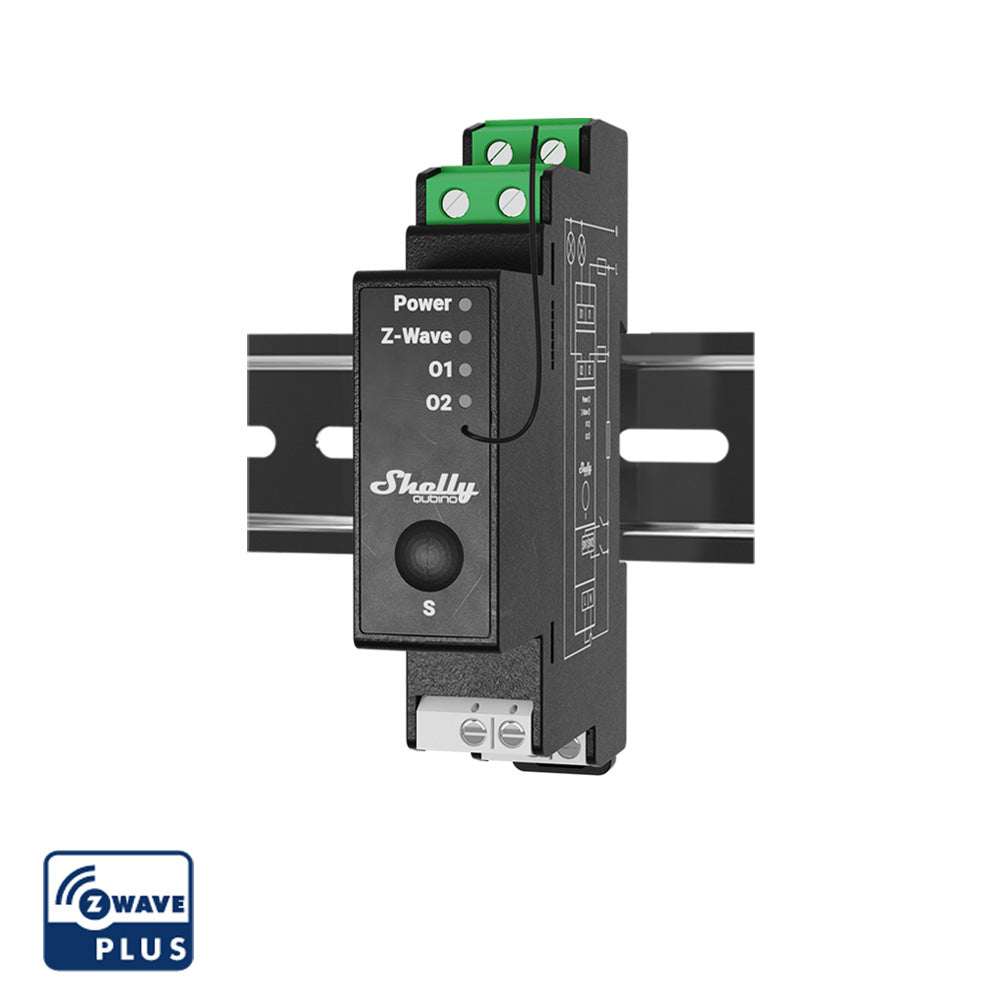

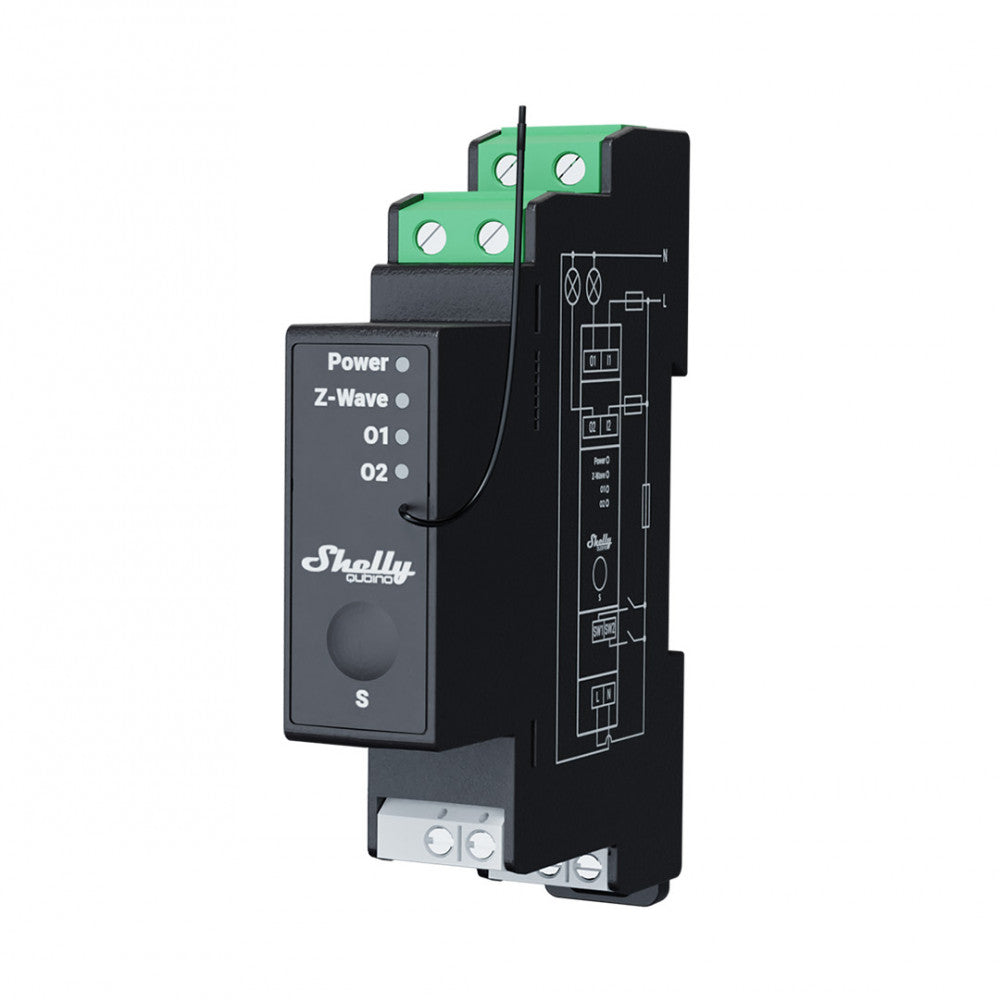

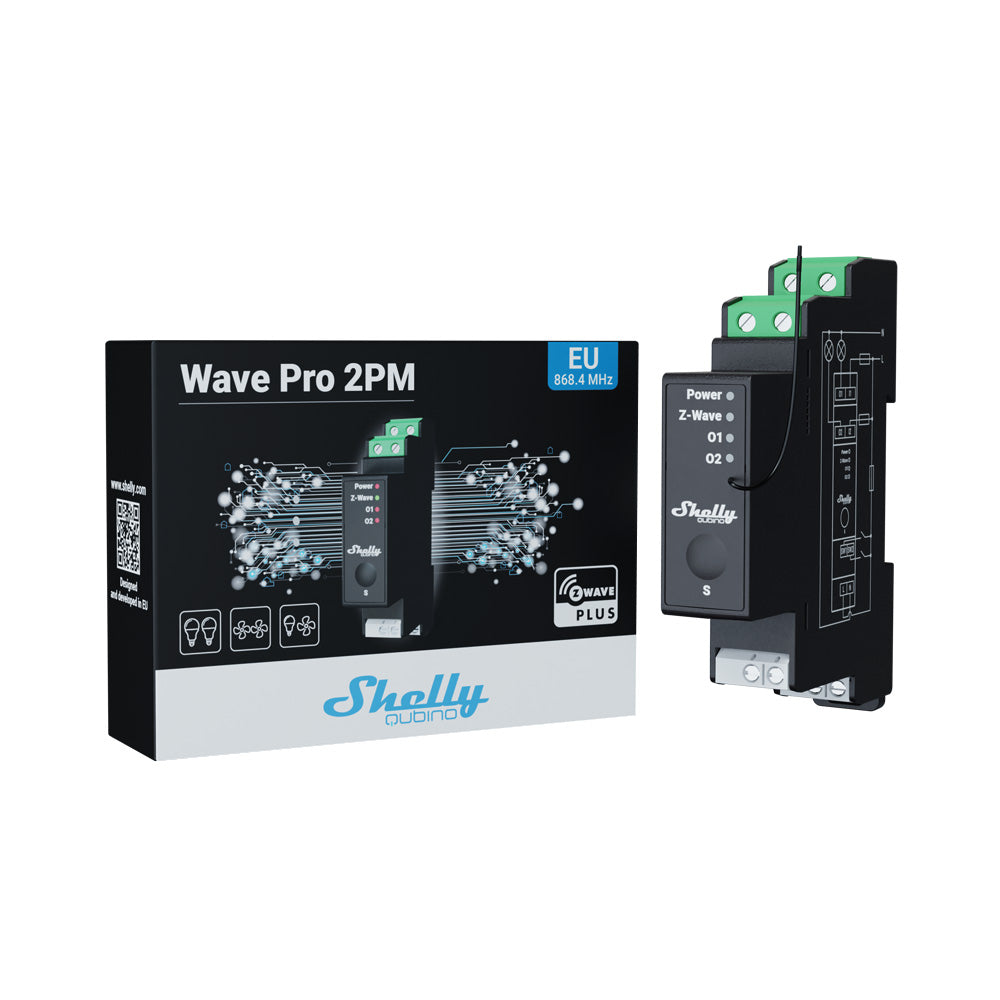

Išmanioji relė su galios matavimu Shelly Qubino Wave PRO 2PM

Trumpas aprašymas

Įrenginys - tai ant DIN bėgio montuojamas 2 kanalų išmanusis jungiklis su galios matavimu. Jis valdo dviejų nepriklausomų elektros įrenginių įjungimo / išjungimo funkciją, kai kiekvieno kanalo apkrova yra iki 16 A (iš viso 25 A). Jis suderinamas su jungikliais (pagal nutylėjimą) ir mygtukais.

Su įvesties gnybtu SW (SW1) prijungtas jungiklis / mygtukas

SW1: jei SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t. Jei įrenginio nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.

Prie įvesties gnybto SW (SW1) prijungtas jungiklis

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.

• Keisti jungiklio padėtį vieną kartą: Pakeiskite išėjimo O (O1) būseną į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija).
• Pakeisti jungiklio padėtį du kartus: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip “Pakeisti jungiklio padėtį du kartus”. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave" asociacija).

Perjungiklio atmintis prijungta prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip komutatoriaus atmintinė, tai:

• Perjungimas į uždarą jungiklio-atminties kontaktą: Pakeiskite išėjimo būsenos O (O1) būseną į įjungimo būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
• Atviras jungiklio atminties kontaktas: Pakeiskite išėjimo būsenos O (O1) būseną į Išjungta būseną ir siųskite komandą susijusiems 2 ir 3 susijusių grupių prietaisams (žr. skyrių "Z-Wave Association")

Mygtukas, prijungtas prie įvesties gnybto SW (SW1)

Jeigu įtaiso nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O (O1) į priešingą - įjungta, išjungta, įjungta ir t. t.

• 1x paspaudimas: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
• 2x paspaudimas: jei uždelsimas tarp pirmojo ir antrojo paspaudimo yra mažesnis nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave Association")
• Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 3 grupėje (žr. skyrių "Z-Wave" asociacija)
• Atleisti: siunčia komandą susijusiems 3 grupės prietaisams (žr. skyrių "Z-Wave" asociacija)
