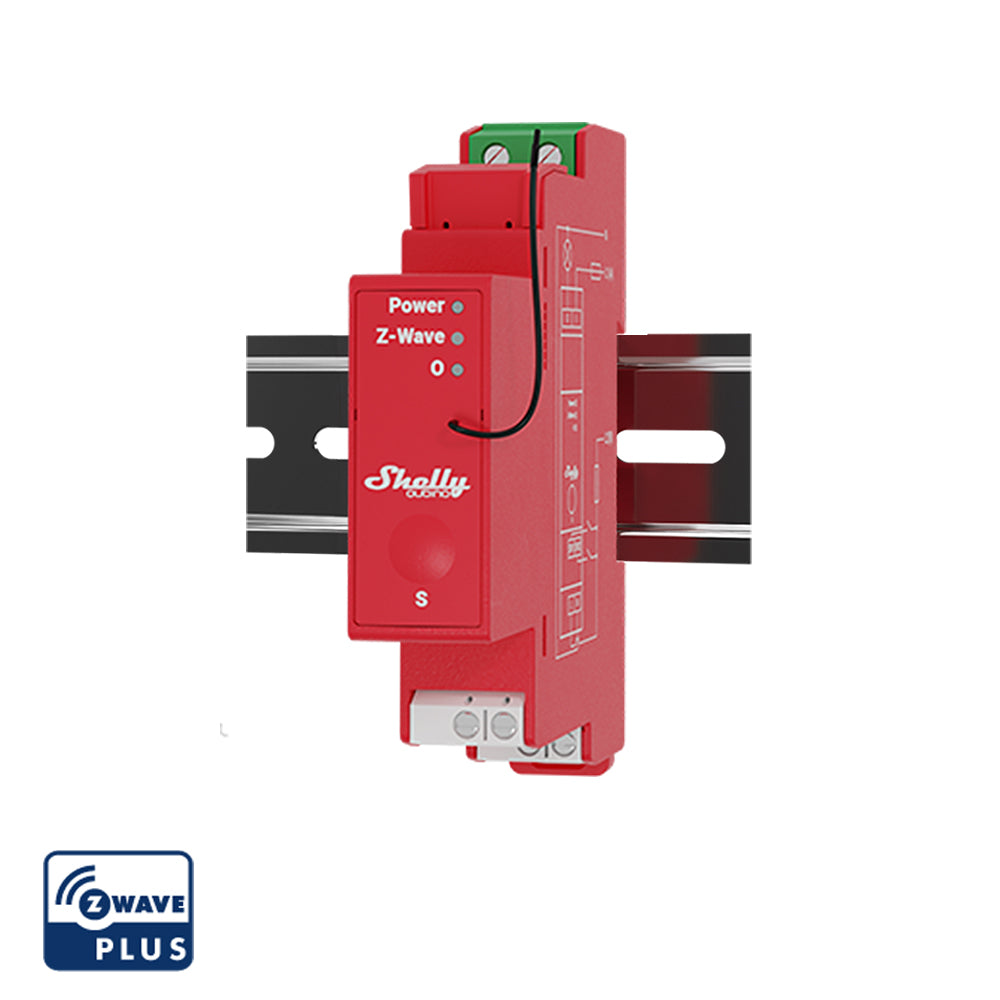

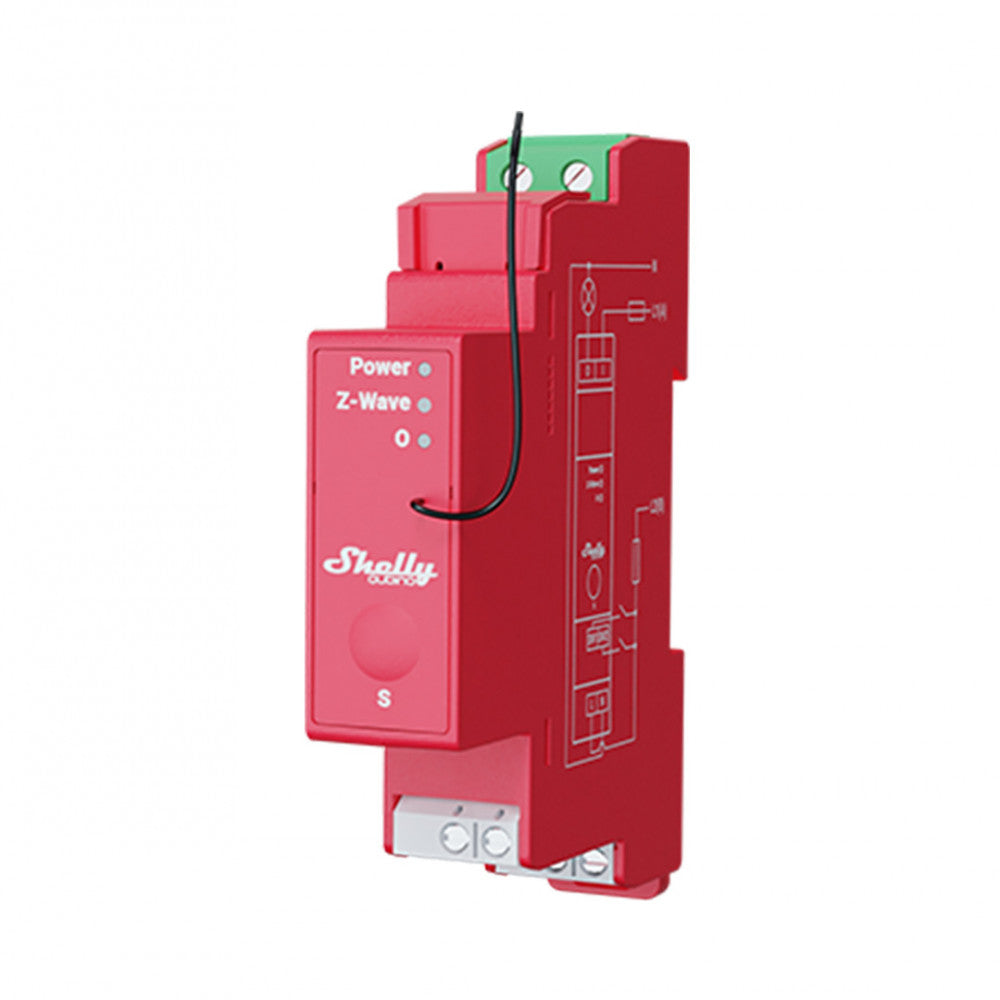

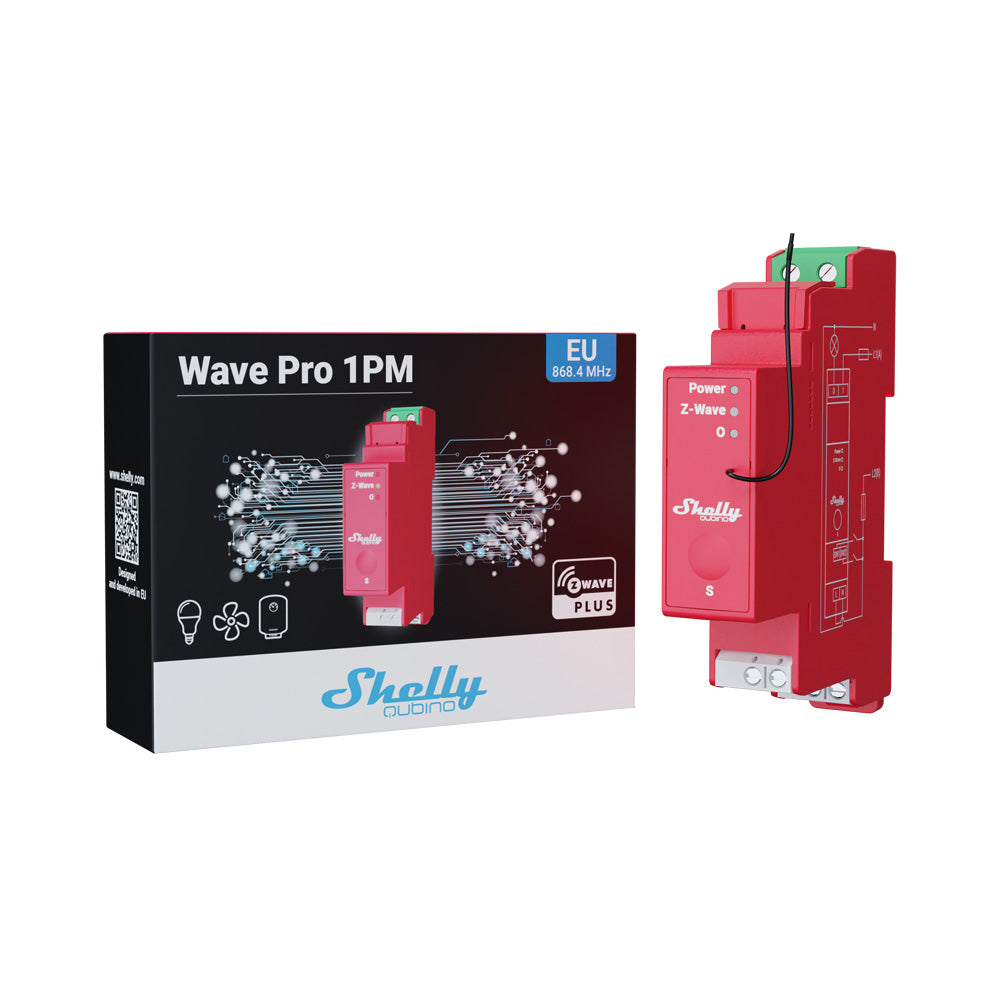

Išmanusis jungiklis, montuojamas ant DIN bėgio Shelly Qubino Wave PRO 1PM

Trumpas aprašymas

Įrenginys - tai ant DIN bėgio montuojamas išmanusis jungiklis su galios matavimu. Jis valdo vieno elektros įrenginio įjungimo / išjungimo funkciją, kai apkrova neviršija 16 A. Jis suderinamas su jungikliais (pagal nutylėjimą) ir mygtukais.

Sijungiklis prijungtas prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.

• Keisti jungiklio padėtį vieną kartą: Pakeiskite išėjimo O (O1) būseną į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija).
• Pakeisti jungiklio padėtį du kartus: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip “Pakeisti jungiklio padėtį du kartus”. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave" asociacija).

Perjungiklis-paminklas prijungtas prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip komutatoriaus atmintinė, tai:

• Perjungimas į uždarą jungiklio-atminties kontaktą: Pakeiskite išėjimo būsenos O (O1) būseną į įjungimo būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
• Atviras jungiklio atminties kontaktas: Pakeiskite išėjimo būsenos O (O1) būseną į Išjungta būseną ir siųskite komandą susijusiems 2 ir 3 susijusių grupių prietaisams (žr. skyrių "Z-Wave Association")

Mygtukas, prijungtas prie įvesties gnybto SW (SW1)

Jeigu įtaiso nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O (O1) į priešingą - įjungta, išjungta, įjungta ir t. t.

• 1x paspaudimas: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
• 2x paspaudimas: jei uždelsimas tarp pirmojo ir antrojo paspaudimo yra mažesnis nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave Association")
• Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 3 grupėje (žr. skyrių "Z-Wave" asociacija)
• Atleisti: siunčia komandą susijusiems 3 grupės prietaisams (žr. skyrių "Z-Wave" asociacija)
