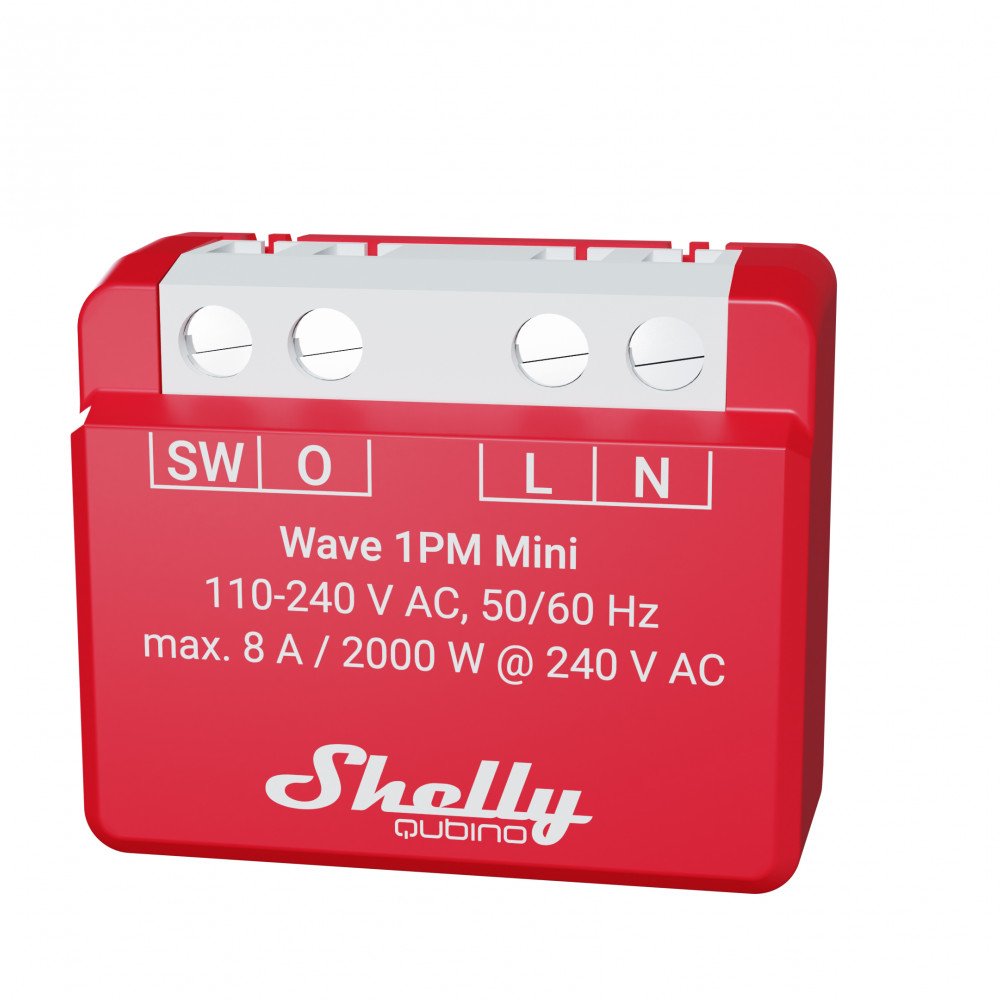

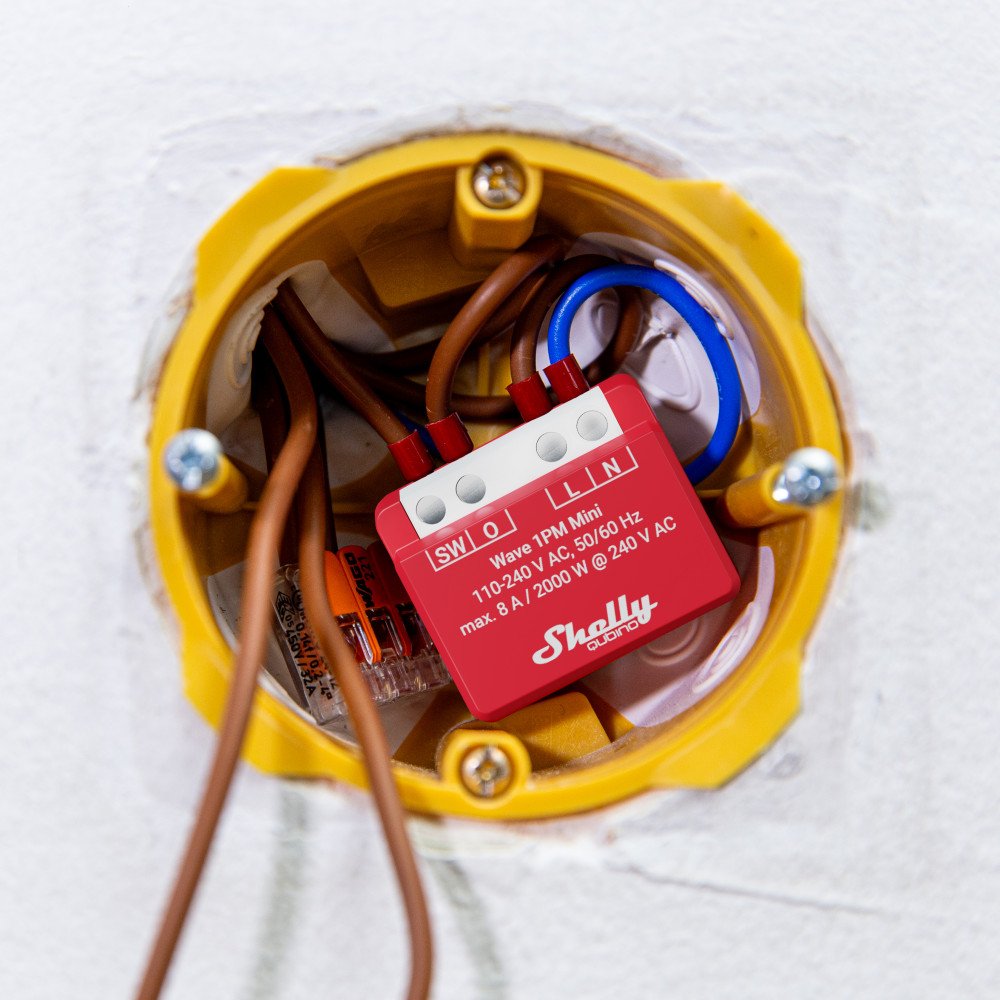

Shelly Qubino Wave 1PM Mini yra prietaisas, skirtas valdyti ir stebėti

Trumpas aprašymas

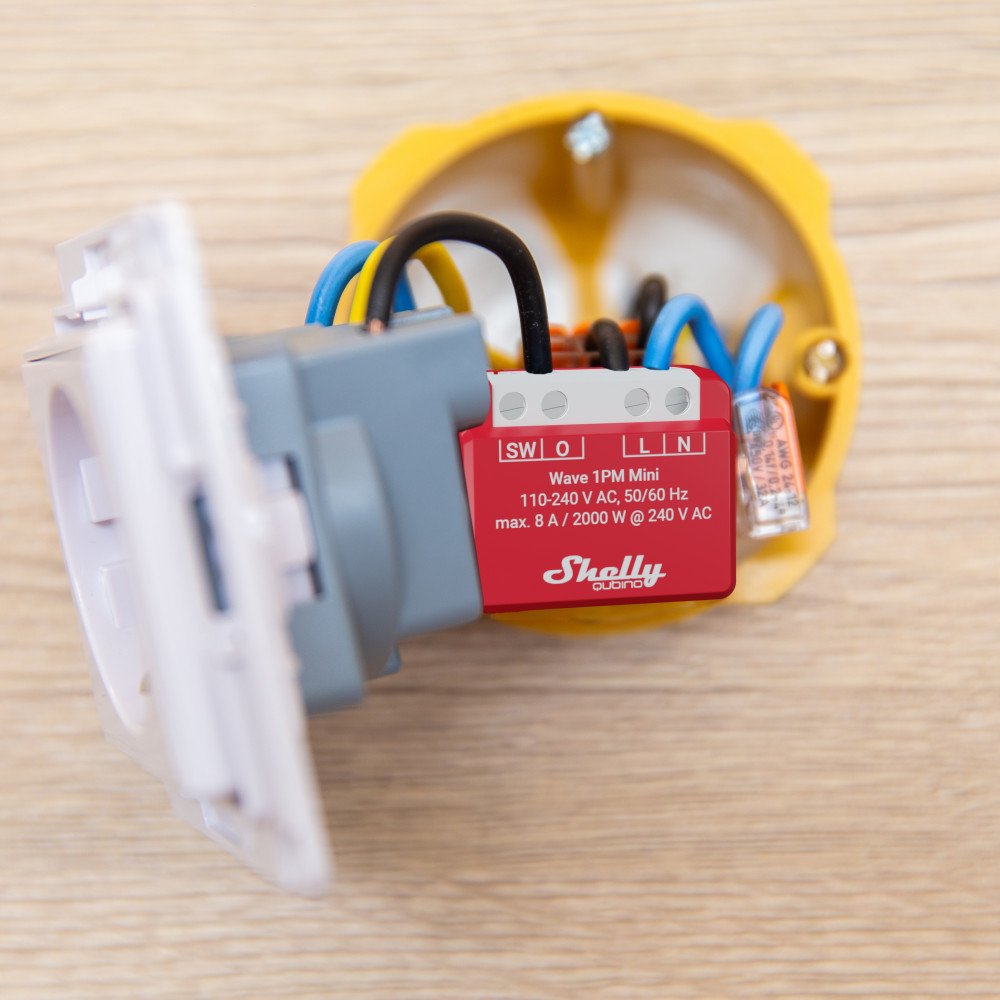

Įrenginys yra mažos formos išmanusis jungiklis su galios matavimu. Jis valdo vieno elektros prietaiso, kurio apkrova neviršija 8 A kintamosios srovės, pavyzdžiui, lemputės, lubų ventiliatoriaus arba infraraudonųjų spindulių šildytuvo, įjungimo / išjungimo funkciją. Jis suderinamas su jungikliais (pagal nutylėjimą) ir mygtukais.

Su įvesties gnybtu SW (SW1) prijungtas jungiklis / mygtukas

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t. Jei įrenginio nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.

Prie įvesties gnybto SW (SW1) prijungtas jungiklis

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.

• Keisti jungiklio padėtį vieną kartą: Pakeiskite išėjimo O (O1) būseną į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės prietaisams (žr. skyrių Z-Wave Association).

Perjungiklis-paminklas prijungtas prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip komutatoriaus atmintinė, tai:

• Perjungimas į uždarą jungiklio-paminklo kontaktą: Pakeiskite išėjimo būseną O (O1) į įjungimo būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių Z-Wave asociacija)
• Atviras jungiklio atminties kontaktas: Pakeisti išėjimo būseną O (O1) į Išjungta būseną ir siųsti komandą susijusiems prietaisams, esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)

Mygtukas, prijungtas prie įvesties gnybto SW (SW1)

Jeigu įtaiso nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O (O1) į priešingą - įjungta, išjungta, įjungta ir t. t.

• 1x paspaudimas: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą susijusiems 2 ir 3 grupės prietaisams (žr. skyrių Z-Wave asociacija)
• 2x paspaudimas: jei uždelsimas tarp pirmojo ir antrojo paspaudimo yra mažesnis nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)
• Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 3 grupėje (žr. skyrių Z-Wave asociacija)
• Release: siunčia komandą susijusiems 3 grupės prietaisams (žr. skyrių Z-Wave asociacija)

Įrenginio elektrinės sąsajos

Įvestys

• 1 jungiklio/mygtuko įvestis su varžtiniu gnybtu
• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N, L

Išėjimai

• 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Papildoma sąsaja

N/A

Sujungiamumas

Z-Wave - nesaugus, S0 saugumas, S2 nepatvirtintas saugumas, S2 patvirtintas saugumas

Saugumo funkcijos

Apsauga nuo perkaitimo

• išjungia savo relę
• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)
• laidinės lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptiktas perkaitimas)

Kiekvienas iš toliau nurodytų veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašas aukščiau skyriuje Pranešimas apie aptiktą perkaitimą.

Apsauga nuo per didelės srovės

Įrenginys turi vidinę apsaugą nuo viršsrovių. Jei srovė viršija 16 A + 10 % (maksimali perjungimo srovė +10 %) ilgiau nei 5 s, prietaisas:

• išjungia savo relę
• išsiunčia pranešimo ataskaitą į vartus (aptiktas viršįtampis)
• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršsrovė)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampių visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Apsauga nuo viršįtampių

Įrenginys turi vidinę apsaugą nuo viršįtampio. Ji galioja esant standartinei 230 V kintamosios srovės maitinimo įtampai. Jei įtampa viršija 240 V kintamosios srovės + 15 % (278 V kintamosios srovės) daugiau nei 5 s, prietaisas:

• išjungs savo relę
• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas viršįtampis)
• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršįtampis)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampio visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)
