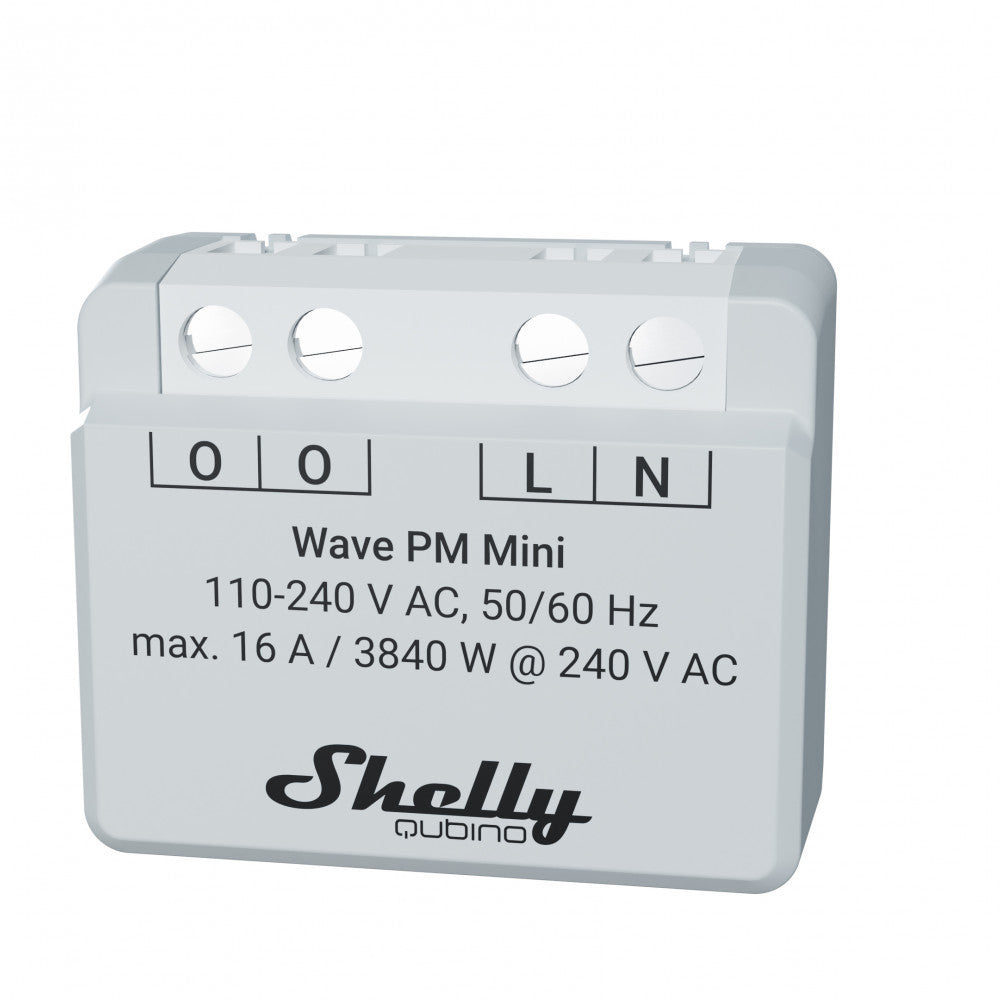

Shelly Qubino Wave PM Mini

Trumpas aprašymas

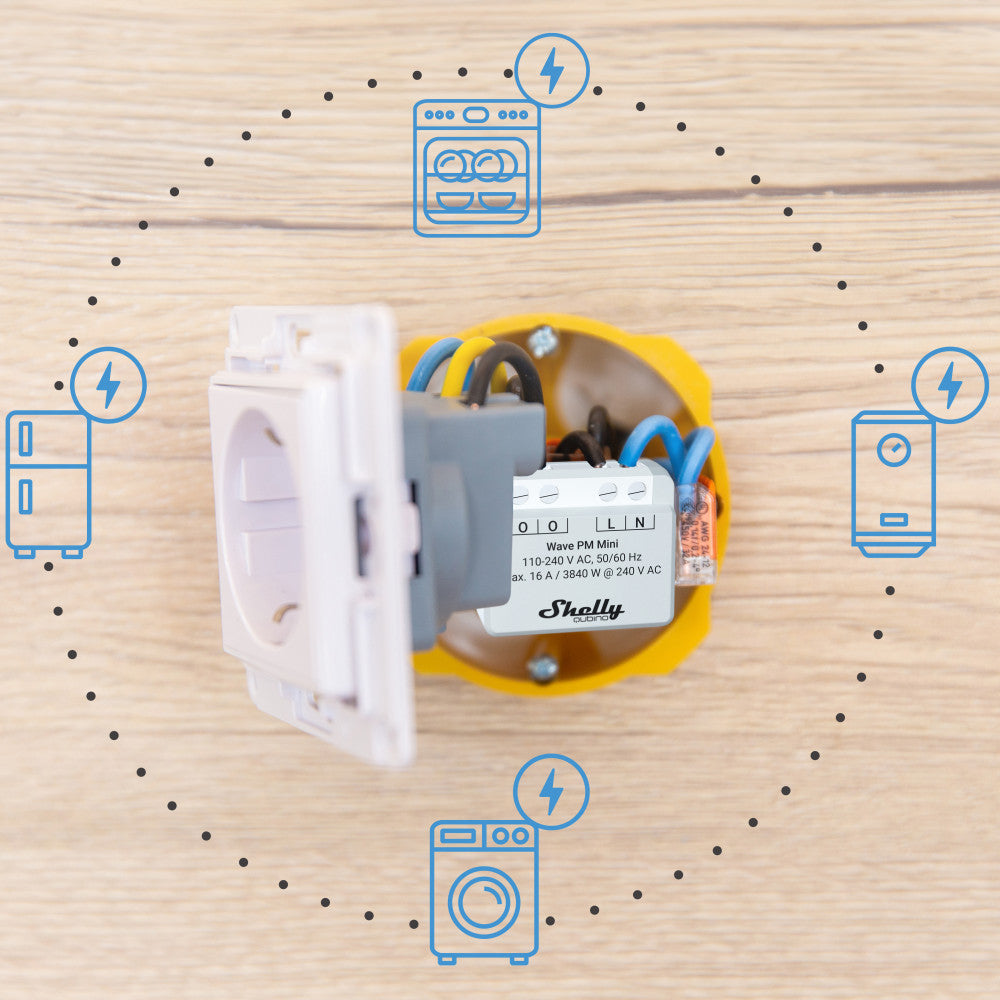

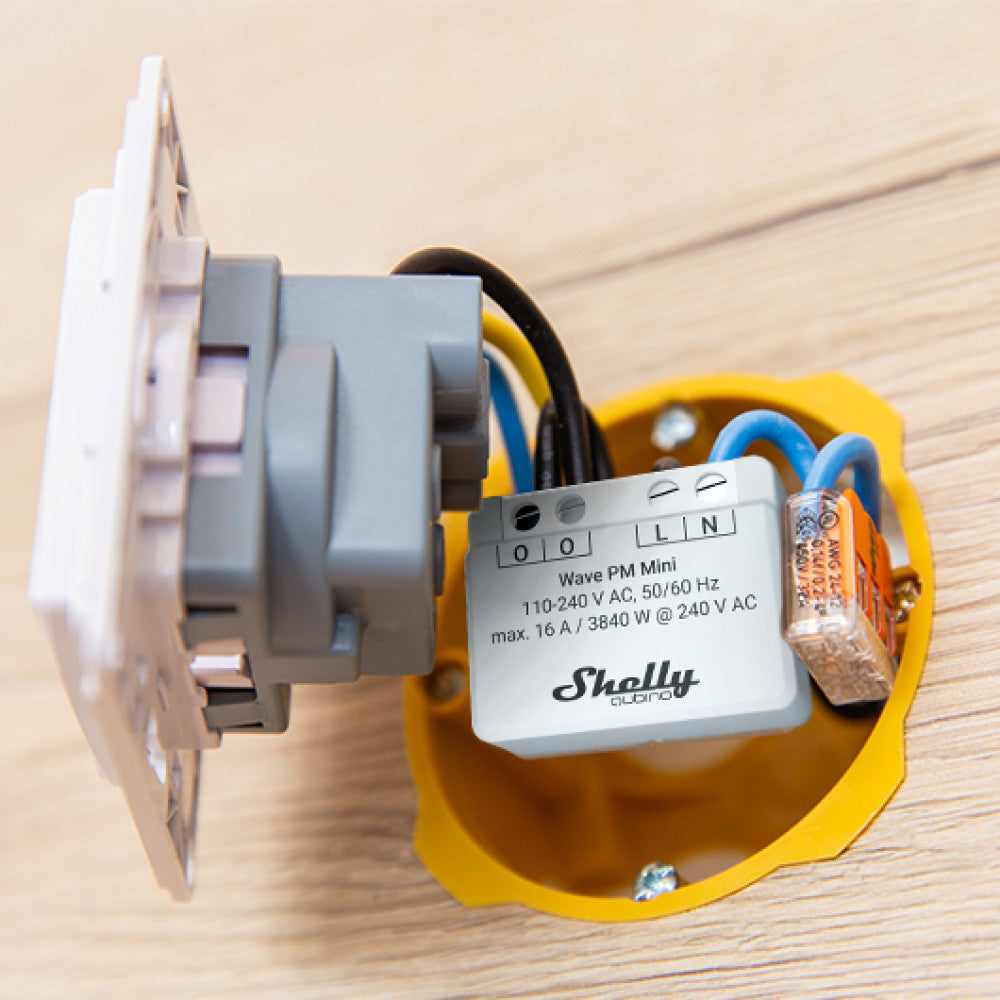

Įrenginys yra mažos formos išmanusis elektros energijos skaitiklis, leidžiantis nuotoliniu būdu stebėti iki 16 A apkrovos elektros prietaisų suvartojamą elektros energiją.

Saugumo funkcijos

Apsauga nuo perkaitimo

• išjungia savo relę
• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)
• laidinės lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptiktas perkaitimas)

Kiekvienas iš toliau nurodytų veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašas aukščiau skyriuje Pranešimas apie aptiktą perkaitimą.

Apsauga nuo per didelės srovės

Įrenginys turi vidinę apsaugą nuo viršsrovių. Jei srovė viršija 16 A + 10 % (maksimali perjungimo srovė +10 %) ilgiau nei 5 s, prietaisas:

• išjungia savo relę
• išsiunčia pranešimo ataskaitą į vartus (aptiktas viršįtampis)
• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršsrovė)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampių visada aktyvi ir jos negalima išjungti.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Apsauga nuo viršįtampių

Įrenginys turi vidinę apsaugą nuo viršįtampio. Ji galioja esant standartinei 230 V kintamosios srovės maitinimo įtampai. Jei įtampa viršija 240 V kintamosios srovės + 15 % (278 V kintamosios srovės) daugiau nei 5 s, prietaisas:

• išjungs savo relę
• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas viršįtampis)
• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršįtampis)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampio visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)
