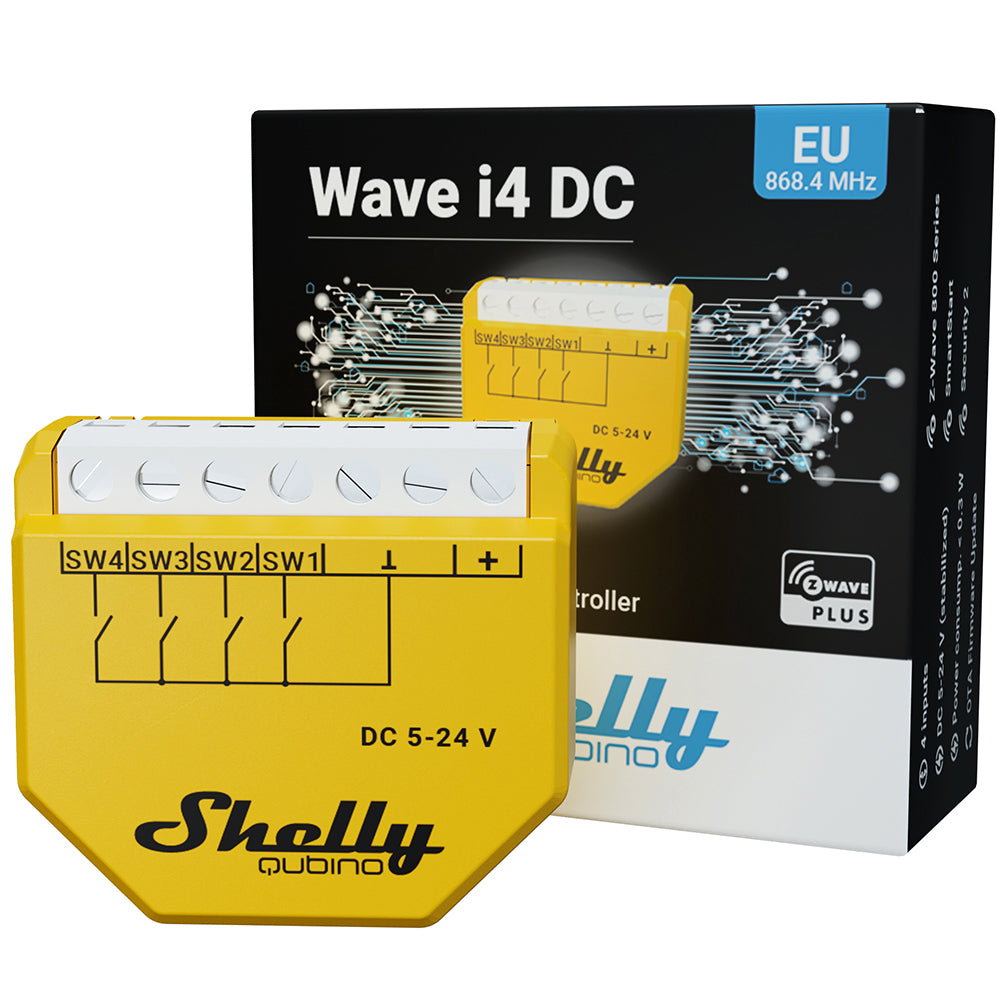

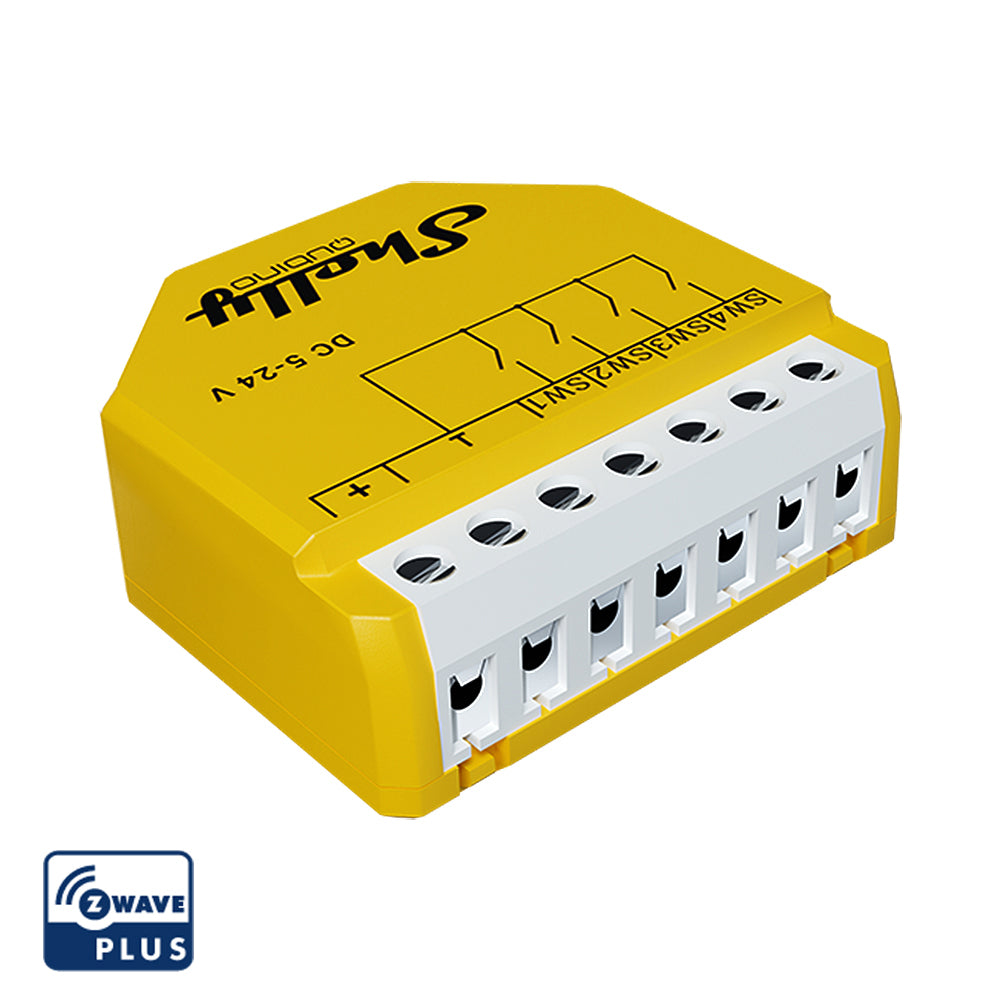

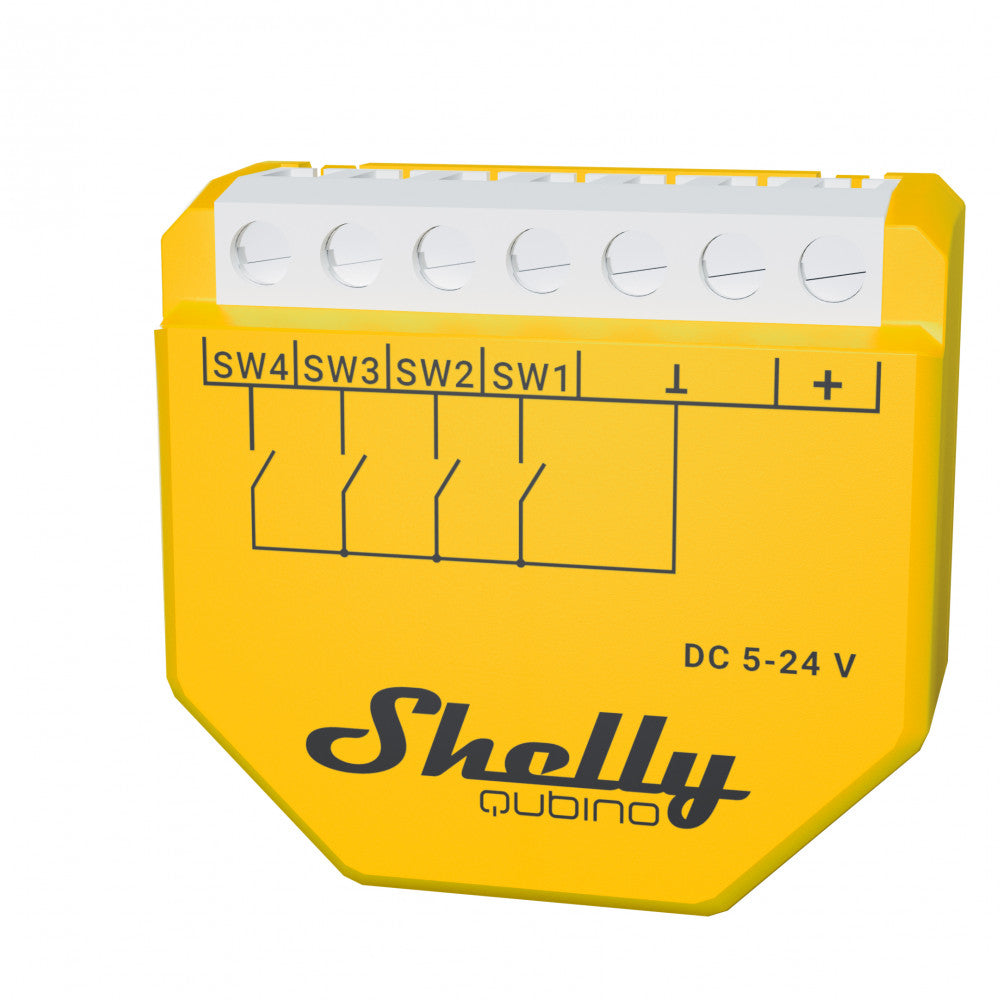

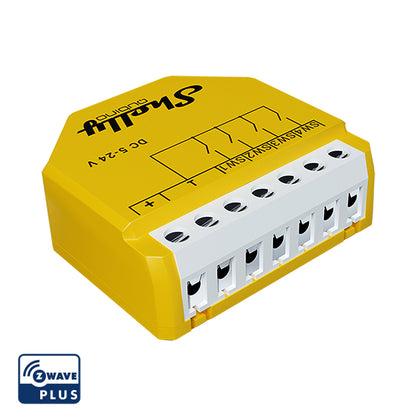

Valdiklis Shelly Qubino Wave i4 DC

Trumpas aprašymas

Įrenginys yra 4 skaitmeninių įėjimų modulis (5-24 V DC), kuris valdo kitus Z-Wave tinklo įrenginius. Jis leidžia rankiniu būdu įjungti arba išjungti scenas jungikliu / mygtuku.

Sujungiklis / mygtukas prijungtas prie įvesties gnybto SW1

Įrenginys palaiko centrinę scenų komandų klasę ir, kai mygtukas paspaudžiamas vieną kartą, paspaudžiamas du kartus, laikomas ir atleidžiamas, jis perduoda pranešimą apie sceną kartu su scenos numeriu (1, 2, 3 arba 4)

PAMINĖJIMAS: Jungiklio tipas nepalaikomas centrinės scenos pranešimams įjungti

Mygtukas prijungtas prie įvesties gnybto SW1

Jei SW1 sukonfigūruotas kaip spaudžiamasis mygtukas:
Scenos numeris = 0X01

• Trumpas paspaudimas: Išsiunčiamas pranešimas apie centrinę sceną “Paspaustas klavišas 1 laikas=0x00” su scenos numeriu 0X01 ir išsiunčiama komanda susijusiems prietaisams, esantiems susijusiose grupėse 4 (žr. skyrių Z-Wave asociacija).
• 2 kartus trumpai paspauskite: Siunčiamas centrinės scenos pranešimas “Paspaustas klavišas 2 time=0x00”.
• Spaudimas ir laikymas: Išsiunčiamas centrinės scenos pranešimas “Klavišas laikomas nuspaustas =0x02” ir išsiunčiama komanda 5 asocijuotosios grupės prietaisams (žr. skyrių Z-Wave asociacija).
• Išleidimas: Išsiunčiamas centrinės scenos pranešimas “Key released =0x01” ir siunčiama komanda Siųsti susijusiems prietaisams, esantiems susijusioje 5 grupėje (patikrinkite skyrių Z-Wave asociacija).

Jei SW1 sukonfigūruotas kaip komutatorius:

• Keisti jungiklio padėtį vieną kartą: siųsti komandą susijusiems 4 ir 5 grupės prietaisams (patikrinkite skyrių Z-Wave asociacija).

Jei SW1 sukonfigūruotas kaip komutatorius-paminklas:

• Perjungus į Uždaryti jungiklio atminties kontaktą: siųsti komandą susijusiems 4 ir 5 susijusių grupių prietaisams (patikrinkite skyrių Z-Wave asociacija) pagal jungiklio būseną.
• Perjungimas į atvirą jungiklio atminties kontaktą: siųsti komandą susijusiems 4 ir 5 susietųjų grupių prietaisams (patikrinkite skyrių Z-Wave asociacija) pagal jungiklio būseną.

Su įvesties gnybtu SW2 prijungtas jungiklis / mygtukas

Jei SW2 sukonfigūruotas kaip spaudimo mygtukas:
Scenos numeris = 0X02

• Trumpas paspaudimas: Išsiunčiamas pranešimas apie centrinę sceną “Paspaustas klavišas 1 kartą=0x00” su scenos numeriu 0X02 ir išsiunčiama komanda susijusiems prietaisams, esantiems susijusiose grupėse 6 (žr. skyrių Z-Wave asociacija).
• 2x trumpasis paspaudimas: Siunčiamas centrinės scenos pranešimas “Paspaustas klavišas 2 time=0x00”.
• Spaudimas ir laikymas: Siunčiamas centrinės scenos pranešimas “Klavišas laikomas nuspaustas =0x02” ir siunčiama komanda susijusiems prietaisams, priklausantiems susijusiai 7 grupei (žr. skyrių Z-Wave asociacija).
• Išleidimas: Išsiunčiamas centrinės scenos pranešimas “Key released =0x01” ir siunčiama komanda Siųsti susijusiems prietaisams, esantiems susijusioje 7 grupėje (patikrinkite skyrių Z-Wave asociacija).

Jei SW2 sukonfigūruotas kaip komutatorius:

• Keisti jungiklio padėtį vieną kartą: siųsti komandą susijusiems 6 ir 7 grupės prietaisams (žr. skyrių Z-Wave asociacija).

Jei SW2 sukonfigūruotas kaip komutatorius-paminklas:

• Perjungimas į Uždaryti jungiklio atminties kontaktą: siųsti komandą susijusiems 6 ir 7 grupės prietaisams (žr. skyrių Z-Wave asociacija) pagal jungiklio būseną.
• Perjungimas į atvirą jungiklio atminties kontaktą: siųsti komandą susijusiems 6 ir 7 susijusių grupių prietaisams (patikrinkite skyrių Z-Wave asociacija) pagal jungiklio būseną.

Su įvesties gnybtu SW3 prijungtas jungiklis / mygtukas

Jei SW3 sukonfigūruotas kaip spaudimo mygtukas:
Scenos numeris = 0X03

• Trumpas paspaudimas: Išsiunčiamas pranešimas apie centrinę sceną “Paspaustas klavišas 1 kartą=0x00” su scenos numeriu 0X03 ir siunčiama komanda susijusiems prietaisams, esantiems susijusiose grupėse 8 (žr. skyrių Z-Wave asociacija).
• 2 kartus trumpai paspauskite: Siunčiamas centrinės scenos pranešimas “Paspaustas klavišas 2 time=0x00”.
• Spaudimas ir laikymas: Siunčiamas centrinės scenos pranešimas “Klavišas laikomas nuspaustas =0x02” ir siunčiama komanda susijusiems prietaisams, priklausantiems susijusiai 9 grupei (žr. skyrių Z-Wave asociacija).
• Išleidimas: Išsiunčiamas centrinės scenos pranešimas “Key released =0x01” ir siunčiama komanda Siųsti susijusiems prietaisams iš susijusios 9 grupės (žr. skyrių Z-Wave asociacija).

Jei SW3 sukonfigūruotas kaip komutatorius:

• Keisti jungiklio padėtį vieną kartą: siųsti komandą susijusiems prietaisams, esantiems susijusiose 8 ir 9 grupėse (patikrinkite skyrių Z-Wave asociacija).

Jei SW3 sukonfigūruotas kaip komutatorius-atmintinė:

• Perjungimas į Uždaryti jungiklio atminties kontaktą: siųsti komandą susijusiems 8 ir 9 grupės prietaisams (patikrinkite skyrių Z-Wave asociacija) pagal jungiklio būseną.
• Perjungimas į atvirą jungiklio atminties kontaktą: siųsti komandą susijusiems prietaisams, esantiems susijusiose 8 ir 9 grupėse (patikrinkite skyrių Z-Wave asociacija), pagal jungiklio būseną.

Su įvesties gnybtu SW4 prijungtas jungiklis / mygtukas

Jei SW4 sukonfigūruotas kaip spaudimo mygtukas:
Scenos numeris = 0X04

• Trumpas paspaudimas: Išsiunčiamas pranešimas apie centrinę sceną “Paspaustas klavišas 1 kartą=0x00” su scenos numeriu 0X04 ir išsiunčiama komanda susijusiems prietaisams, esantiems susijusiose grupėse 10 (žr. skyrių Z-Wave asociacija).
• 2x trumpasis paspaudimas: Siunčiamas centrinės scenos pranešimas “Klavišas paspaustas 2 kartus=0x00”.
• Spaudimas ir laikymas: Siunčiamas centrinės scenos pranešimas “Klavišas laikomas nuspaustas =0x02” ir siunčiama komanda susijusiems prietaisams, esantiems susijusioje 11 grupėje (žr. skyrių Z-Wave asociacija).
• Išleidimas: Išsiunčiamas centrinės scenos pranešimas “Key released =0x01” ir siunčiama komanda Siųsti susijusiems prietaisams, esantiems susijusioje 11 grupėje (patikrinkite skyrių Z-Wave asociacija).

Jei SW4 sukonfigūruotas kaip komutatorius:

• Keisti jungiklio padėtį vieną kartą: siųsti komandą susijusiems prietaisams, esantiems susijusiose 8 ir 9 grupėse (žr. skyrių Z-Wave asociacija).

Jei SW4 sukonfigūruotas kaip komutatorius-paminklas:

• Perjungus į Uždaryti jungiklio atminties kontaktą: siųsti komandą susijusiems prietaisams, esantiems susijusiose grupėse 10 ir 11 (patikrinkite skyrių Z-Wave asociacija), pagal jungiklio būseną.
• Perjungimas į atvirą jungiklio atminties kontaktą: siųsti komandą susijusiems prietaisams, esantiems susijusiose 10 ir 11 grupėse (patikrinkite skyrių Z-Wave asociacija), pagal jungiklio būseną.
